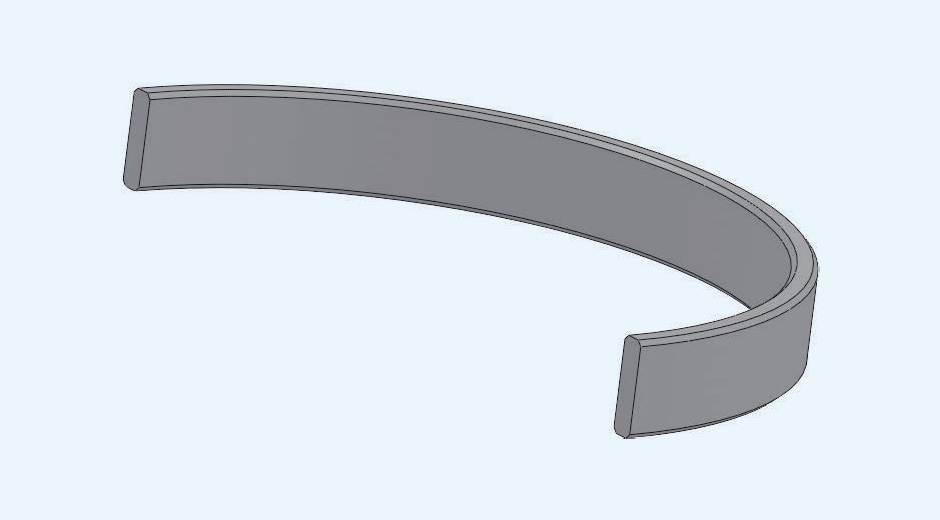

活塞用導向環GT-酚醛夾布
0.1 特點
活塞用非金屬導向元件。
0.2 材料
耐磨環為酚醛夾布。
0.3 性能
用作活塞桿的非金屬導向元件，也適用于ISO 10766標準腔體。
金屬/塑料材料配對，防止了“滯塞”和“咬死”現象；
高負荷承載能力，在達到脆性溫度前具有彈性(不是塑性)；
導向環邊角倒圓防止了在腔體溝槽的半圓角處產生邊緣擠壓“擠出”；
簡單的扣壓安裝(d≤300)
04.工況條件
線 速 度： ≤1m/s；
承 載 能 力： ≤50N/mm ，在120℃下；
最高使用溫度： -60℃~ +120℃。
導向帶的允許承載能力是用投影面積乘以允許的比表面壓力來計算，由與溫度和公差有關的負荷形成的非線性接觸壓力分布，應考慮到允許的負荷值中。
0.5 溝槽表面質量
注：訂貨時須注明材質，如PTFE
0.6 安裝尺寸
